pmc73c型陶瓷电容型压力、液位变送器选型
所属分类：凯发k8国际唯一的产品中心
关键词： pmc73c型陶瓷电容型压力、液位变送器选型
产品特点
氧化铝陶瓷电容传感器 传感器外装式结构 适用带固体颗粒介质 粘稠介质测量 坚固耐磨损 大孔径不堵塞 高过压耐冲击 智能化功能 宽广测量范围 广泛适用于采矿煤炭行业 苛刻工况压力液位测量
工作原理
介质压力直接作用于陶瓷膜片,使测量膜片产生偏移。正常的压力使膜片偏移0.025mm，超压状态也只使膜片偏移0.1mm。此时，测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量,由与其直接连接的电子部件检测,放大和转换为标准信号输出。
|
技术参数 |
·测量范围:
|
·相对压力 最小测量范围 （0～500）pa； 最大测量范围 （0～20）mpa ·绝对压力 最小测量范围（0～500）kpa； 最大测量范围 （0～35）mpa ·负相对压力 最小测量范围（-500～500）pa； 最大测量范围 （-0.1～20）mpa |
|
·测量精度: |
·综合误差（包括线性度、重复性、迟滞）优于0.1%，特殊要求可定0.075 · 1：1~10：1量程比： 0.1%设定量程 |
|
|
·长期稳定性: |
·每年优于0.05%f.s ·五年优于0.2%f.s |
|
|
|
·允许温度: |
·介质温度（-40～120）℃ |
|
|
·温度影响: |
·相对于25℃≤±0.4%标准量程 |
|
|
·阻尼: |
·0~40s连续可调 |
|
|
·抗振动: |
·2g 1000hz±0.05%g |
|
|
·抗冲击: |
·50g 11mesc |
|
|
·电磁兼容性: |
·符合iec801标准 |
|
|
·允许环境湿度: |
相对湿度100%rh |
|
|
·传感器允许过压: |
·传感器额定量程5倍至10倍（详见附表） |
|
|
·输出信号: |
·4-20ma 线性输出 二线制 带hart通讯协议 ·满度最大报警电流范围：21ma |
|
|
·启动时间: |
·120s无需预热 |
|
|
·与介质接触部分材质: |
·传感器:96%氧化铝陶瓷 |
|
|
·与介质非接触部分材质: |
·外壳压铸铝带环氧树脂涂层 |
|
|
·现场显示器: |
·五位数字式液晶显示器 |
|
|
·重量: |
·约1kg |
|
|
·防护等级: |
·ip66 |
|
|
·防爆等级: |
·复合防爆 |

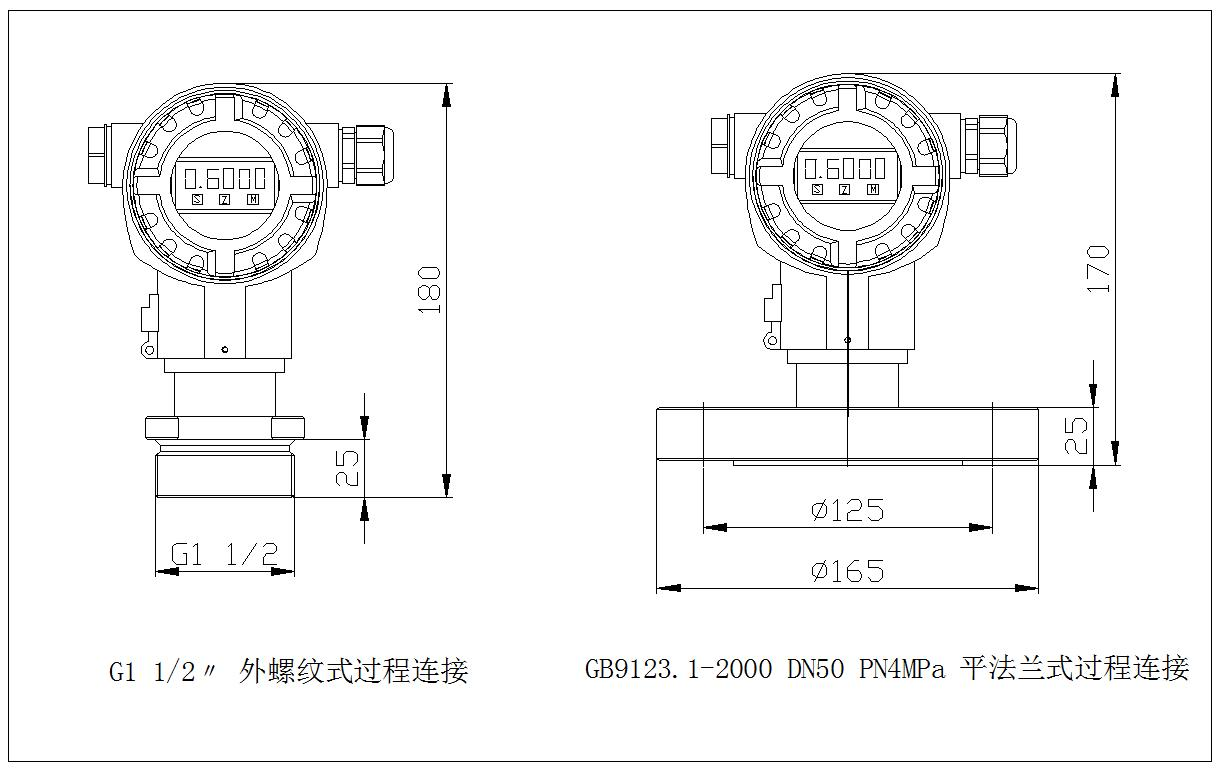

外型结构

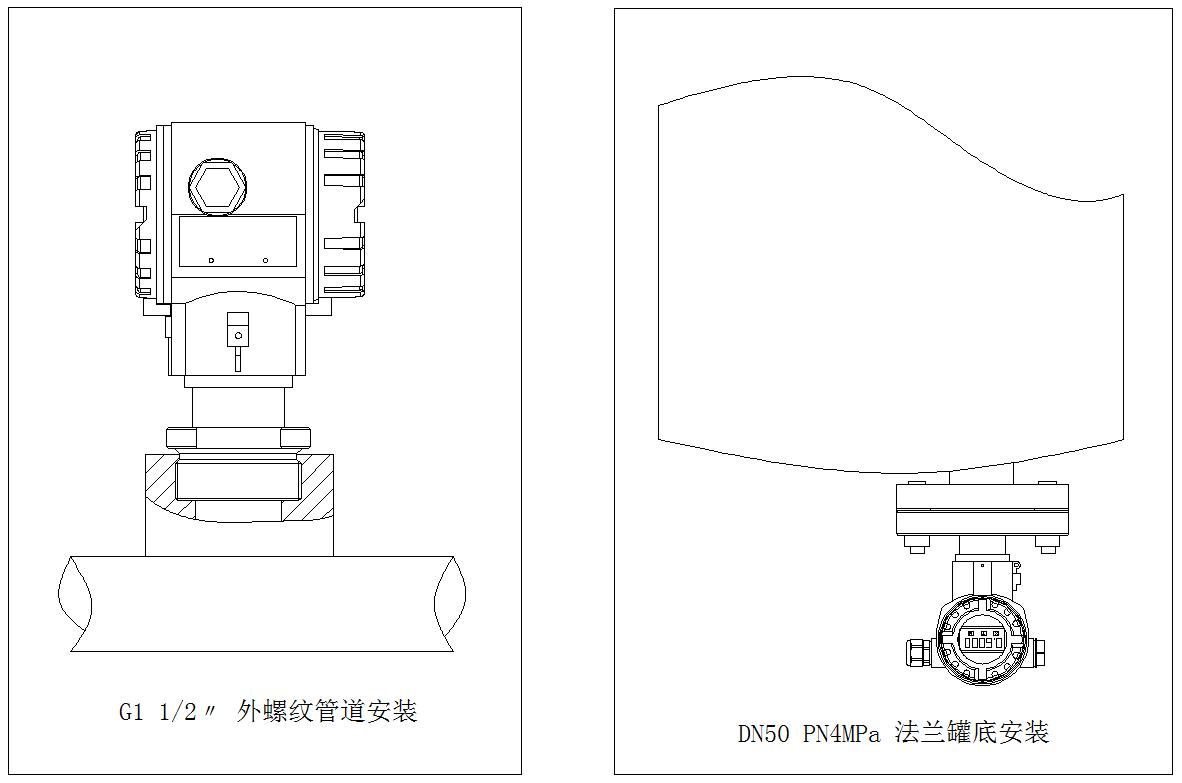

仪表安装

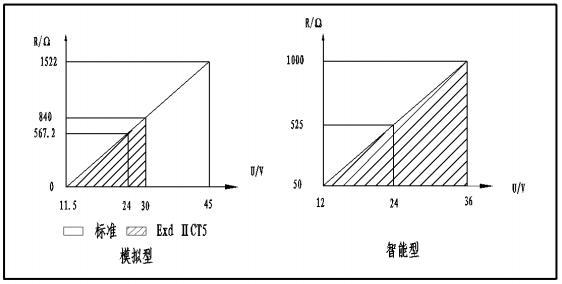

负载特性

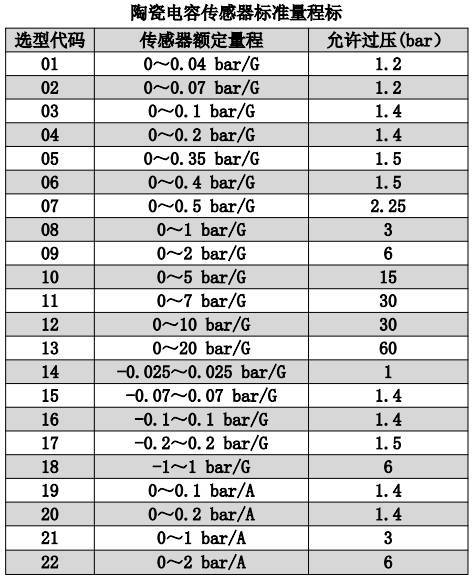

传感器量程

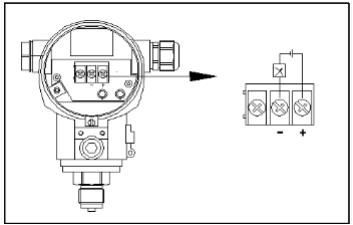

电器连接
m4螺钉接线端子适用于0.5~2mm2 ， m20×1.5内螺纹电缆引入孔，
带电缆密封套用于外径6~8mm电缆线

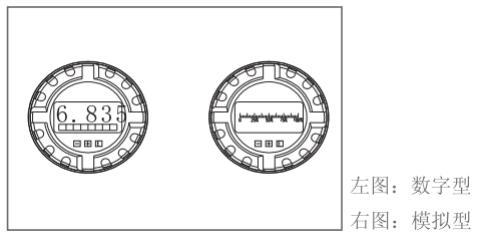

现场显示
pmc73系列压力变送器可选配现场液晶显示器。采用模拟型电子元件时，须选
配液晶模拟条状显示器。采用智能型电子部件时，需选配液晶数字式显示器

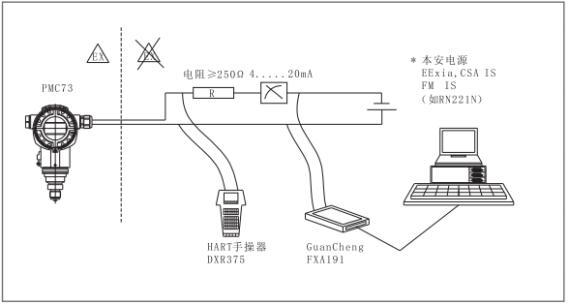

hart通讯
采用智能型电子部件具有远程通讯功能。客户可以利用rx375 hart通讯手册操作或冠诚公司专用的通讯模块连接pc终端，在仪表测量系统的任何处远程调节仪表的各项参数，监视仪表运行状态。其具体操作内容包括：零点、满量程调节，零点不加压调节校准，满量程不加压调节校准，监视仪表压力值，温度值，输出电流值，最大、最小输出值报警，仪表接线系统故障诊断报警等，为客户提供了十分便捷的使用条件。

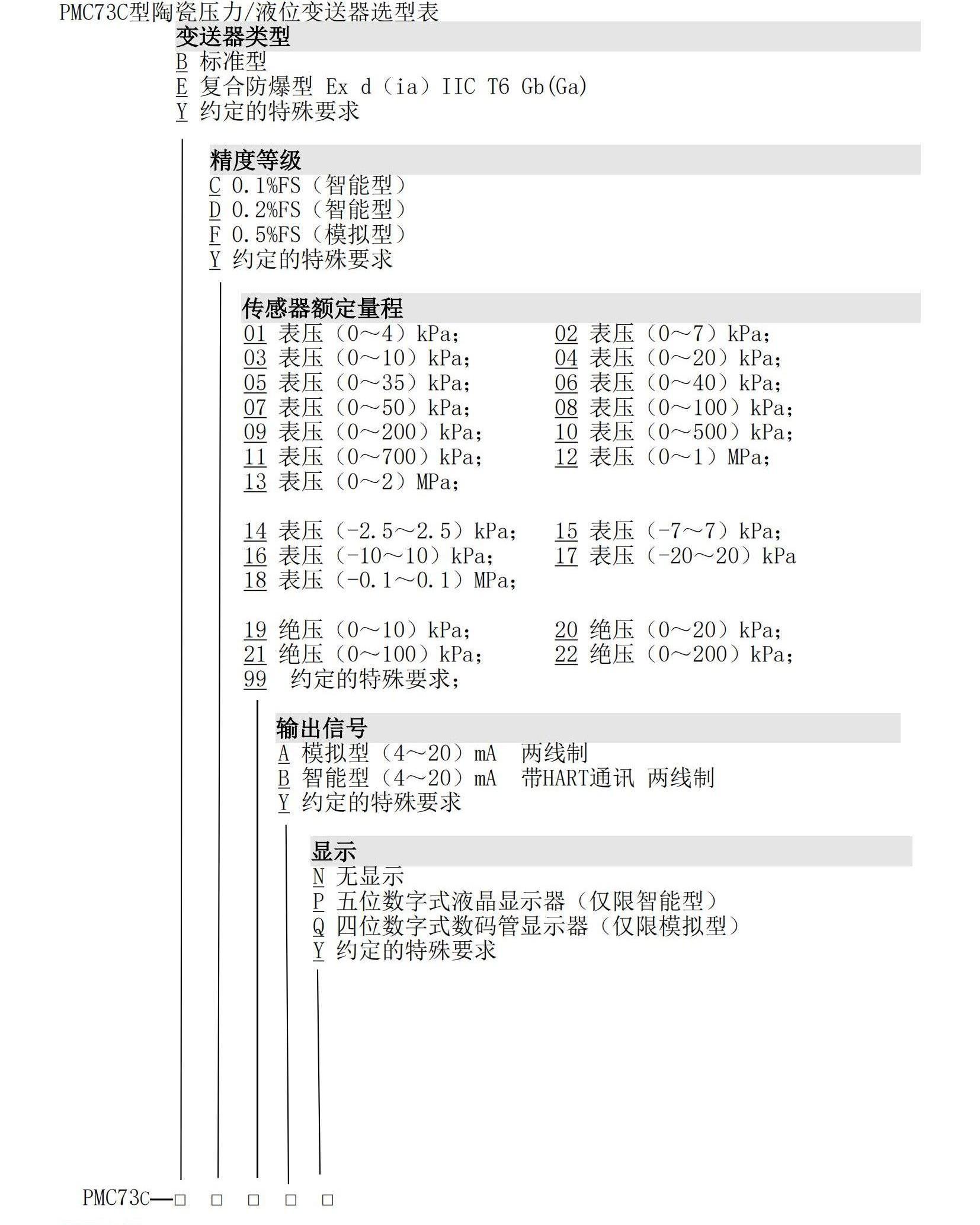

订货选型表
