db309型投入式静压液位计
所属分类：凯发k8国际唯一的产品中心
关键词： db309型投入式静压液位计
产品特点
采用进口原产高纯度陶瓷压力传感器,紧凑型一体化防堵塞平膜结构设计，优越的抗冲击，抗振动性，广泛的防腐蚀性能，具有模拟型，智能型，隔爆型，多种高精度等级，极强地表水，适用性 适用于恶劣条件下污水，海水及深矿井液位测量。
工作原理
压力传感器探头放入被测液体 中，受 到一定 的介质 的静压力 的（p），这种压力与被测液体的液位高度（h，m）成正比例， p=ρgh（pa）式 中 的ρ为介质 比重（g/cm3）， g为 当地 的重力加速度（m/s2），对于被测介质和地点ρ、g为常数，变送器电子部件将压力传感器测量的液位压力信号传输给显示仪表，通过电路转换显示出介质的液位信号
|
技术参数 |
·测量范围:
|
·db306 最小0~0.5m，最大0~350m ·db307 最小0~0.2m，最大0~4m ·db309 最小0~1m，最大0~400m |
|
·测量精度: |
·(综合误差包括线性、迟滞、重复性）0.5%fs、0.2%fs 、0.1%fs（0.7米以下量程精度最高仅限0.2%级） |
|
|
·长期稳定性: |
·每年优于 0.1% |
|
|
|
·允许温度: |
db306 ·允许介质温度-20℃~80℃
·允许介质温度-20℃~110℃
·允许介质温度-20℃~125℃ |
|
|
·温度影响: |
db306 ·0.5%精度级： -20℃~80℃ 每10k 0.15%，其余温度段每10k±0.2% ·0.2%、0.1%精度级： 20℃~80℃每10k 0.1%，其余温度段每10k±0.15%
·0.5%精度级： -20℃~80℃ 每10k 0.15%，其余温度段每10k±0.2% ·0.2%、0.1%精度级： 20℃~80℃每10k 0.1%，其余温度段每10k±0.15%
·0.2%、0.1%精度级-20℃~80℃每10k 0.1%其余温度段每10k±0.15% ·0.05%精度级每10k 0.2% |
|
|
·与介质接触部分材质: |
db306 ·陶瓷电容式传感器：96%氧化铝陶瓷
·陶瓷电容式传感器：96%氧化铝陶瓷
·陶瓷电容式传感器：96%氧化铝陶瓷或99%氧化铝陶瓷 ·导气电缆：聚氨酯橡胶pu；聚乙烯pe；聚全氟乙丙烯fep；约定的特殊要求 |
|
|
·与介质非接触部分材料: |
·db306/db307 不锈钢外壳/压铸铝环氧涂层 |
|
|
·密封圈材质: |
·氟橡胶 ·克拉滋 |
|
|
·接线盒 db309: |
·无接线盒；带pvc接线盒 |
|
|
·过程连接标准: |
db306 ·卡套安装：管道式安装 ·法兰dn40 pn0.6mpa gb9123-2000 ·分体式安装
·外螺纹g11/2a；
·无连接件； ·法兰dn50 pn1.6mpa gb9123-2000； |
|
|
·信号输出: |
·模拟型二线制4~20ma ·智能型二线制4~20ma带hart通讯协议 |
|
|
·电缆引入孔 db306/db307: |
·内螺纹m20×1.5（约定的特殊要求） |
|
|
·显示器: |
·四位数字型液晶显示器适用于模拟型、智能型/五位数字式液晶显示器 |
|
|
·预热时间: |
·模拟型200ms；智能型： 2s |
|
|
·响应时间 db306/db307: |
·模拟型： 60ms；智能型：230ms |
|
|
·阻尼: |
·db306/db307 （仅限不锈钢外壳、压铸铝外壳） 模拟型： 2s；智能型：0~40s |
|
|
·电磁兼容性 db306/db307: |
·射频电磁场的辐射抗扰度符合gb/t17626.3-1998 10v/m，符合a级 ·射频场感应的传导抗优度符合gb/t17626.6-1998 u=10v，符合a级 |
|
|
·允许环境湿度: |
·db306/db307 95%rh ·db309 100%rh |
外型结构

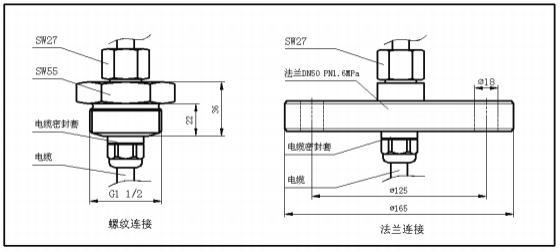

过程连接

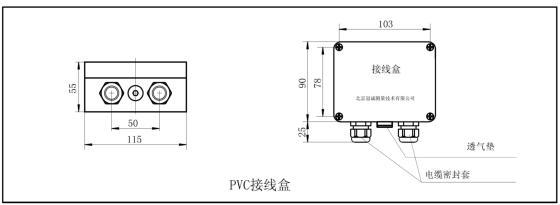

接线盒

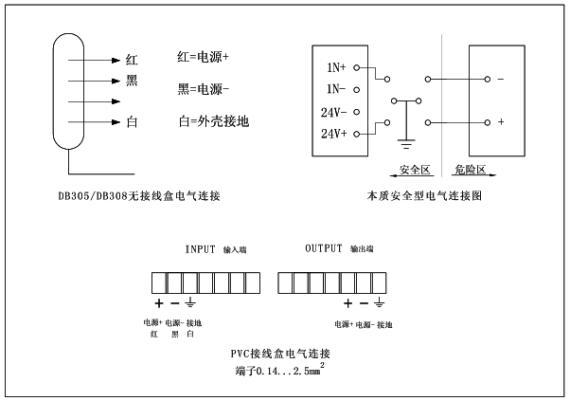

电气连接

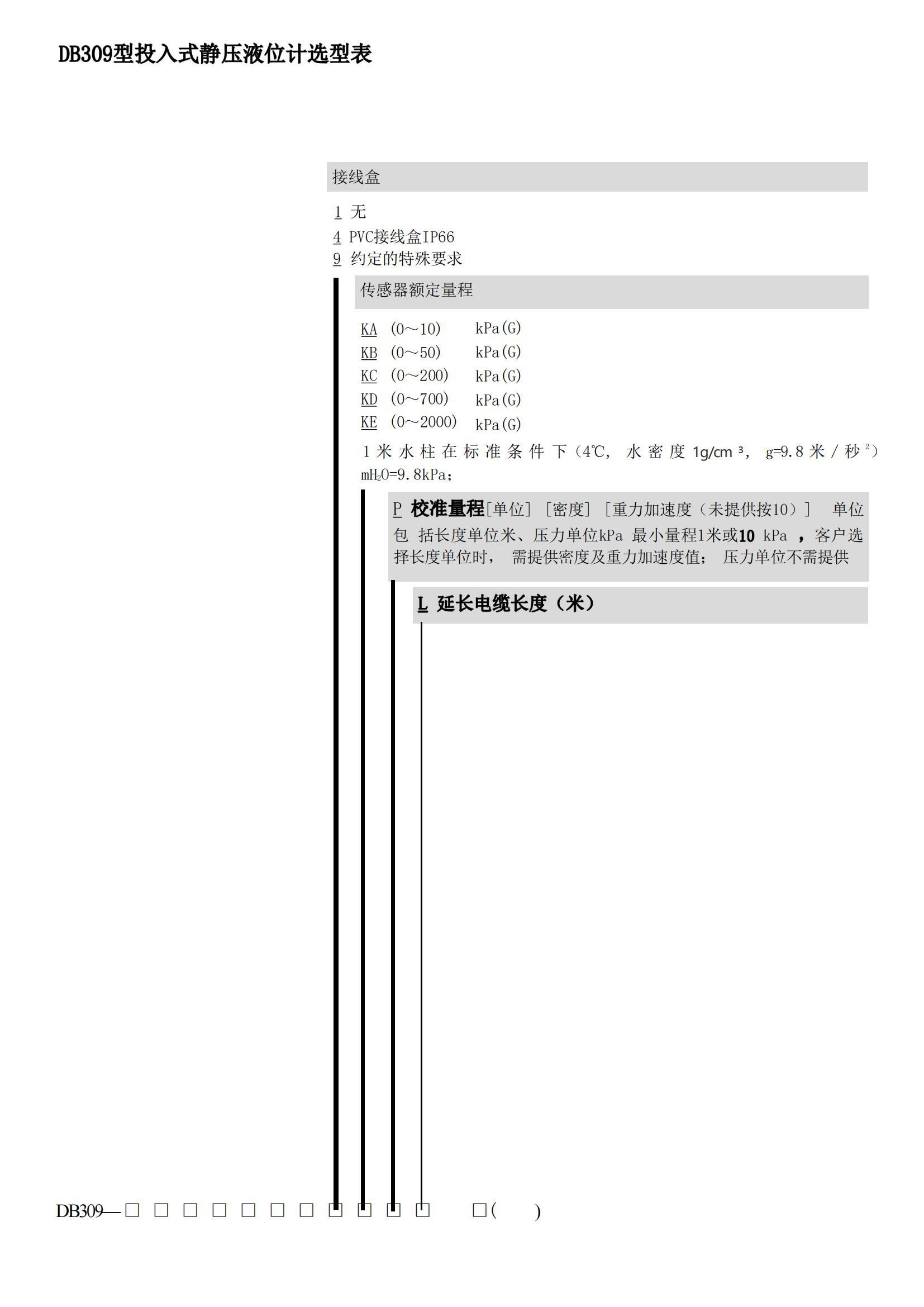

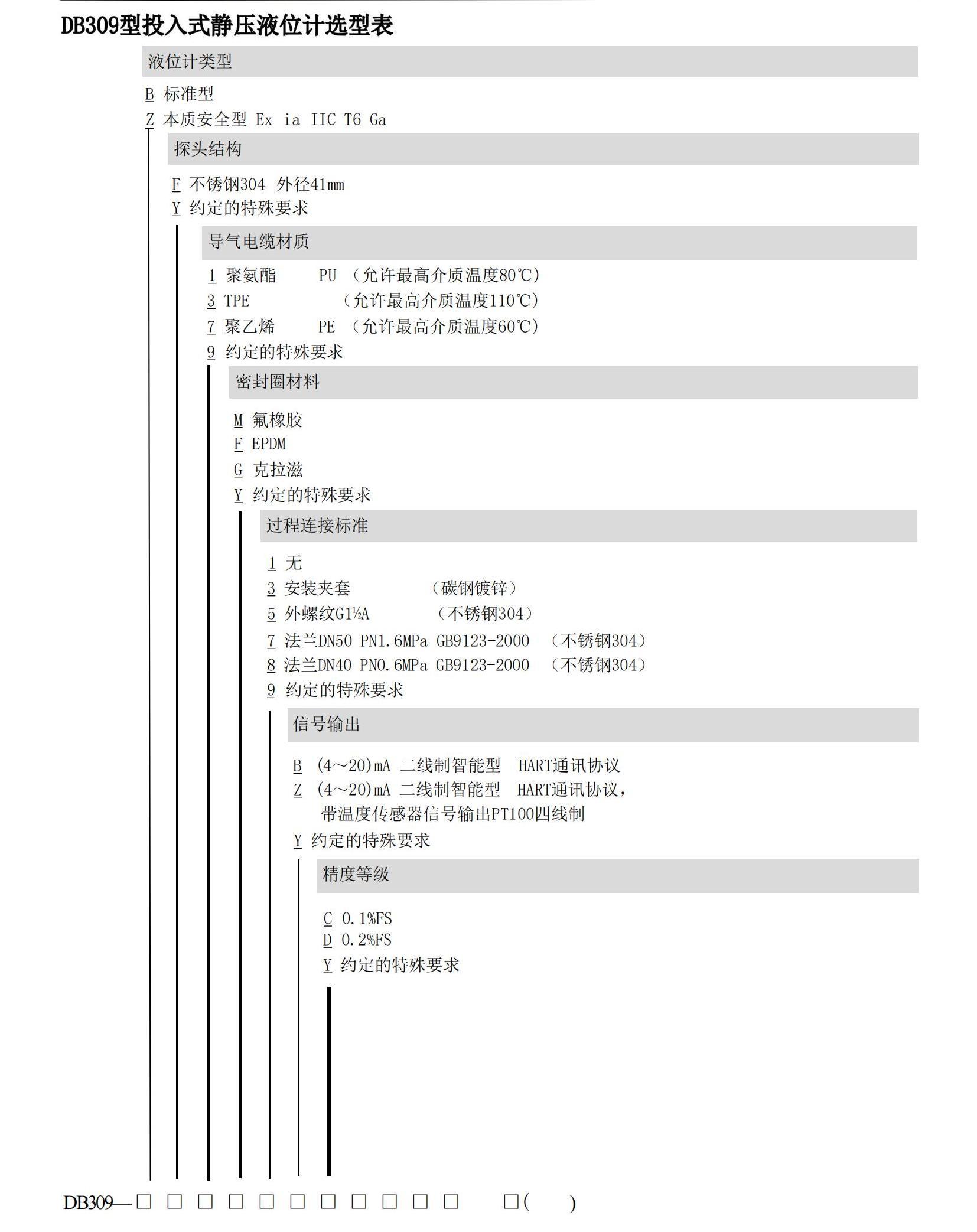

订货选型表
