msg9100智能型高精度压力变送器

msg9100智能型高精度压力变送器

所属分类:凯发k8国际唯一的产品中心

关键词: msg9100智能型高精度压力变送器

产品特点

采用进口超稳型硅压阻传感器,0.05%高精度,20:1宽量程比,高稳定、高可靠性,带hart通讯功能,具有本质安全、隔爆型,多种过程连接标准,良好的温度特性。



工作原理

利用半导体平面工艺技术再硅片制作成电阻桥路。介质压力使金属隔膜片产生偏移,通过中介液将压力传递至电阻桥路。电阻桥路受到压力,将会输出与压力信号成线性关系的压力信号,并被电子部件进一步处理,转换为标准信号输出。


技术参数

·测量范围

相对压力   最小测量范围 (0~100)kpa;最大测量范围 (0~4)mpa





绝对压力   最小测量范围(0~100)kpa;最大测量范围 (0~4)mpa





负相对压力 最小测量范围(-50~50)kpa;最大测量范围 (-0.1~3.5)mpa



·测量精度

综合误差(包括线性度、重复性、迟滞)优于0.05%,





2:1~20:1量程比:(0.05% 0.01%×td)%设定量程fs



·长期稳定性

每年优于0.05%f.s



·允许介质温度

(-40~120)℃



·允许环境温度

(-20~80)℃



·允许储存温度

(-30~70)℃



·温度影响

全温程影响≤±0.5%fs(补偿温度(0~50)℃)

相对于25℃



·阻尼

0~40s连续可调



·抗震动

峰振幅0.07mm  频率(10~60)hz



·抗冲击

50g  11mesc



·电磁兼容特性

符合iec801标准



·传感器允许过压

标准量程3倍压力



·信号输出

4-20ma 线性输出  二线制 带hart通讯协议



·启动时间

3s 无需预热



·与介质接触部分材料

过程连接件:不锈钢316





传感器膜片:不锈钢316



·与介质非接触部分材料

外壳: 压铸铝带环氧树脂涂层









·现场显示

五位数字式液晶显示器



·电气连接

m4的螺钉接线端子



·供电电源

标准型:(12~36)v dc





本安型、隔爆型:(12~30)v dc



·过程连接

外螺纹m20*1.5; g1/2; 或约定的特殊要求



·过程连接材质

不锈钢304/316l



·防护等级

ip66



·防爆等级

防爆型 ex d ⅱc t6 gb ,本安型   ex ia ⅱc t6 gb



·允许环境湿度

100%rh

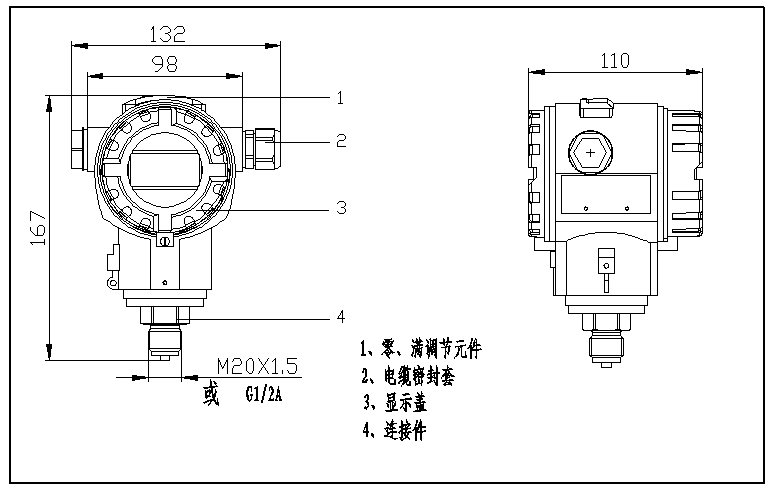

外形结构

img_256

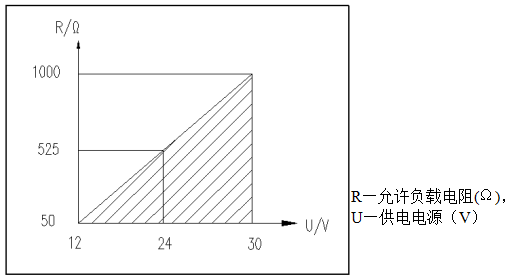

负载特性

img_257

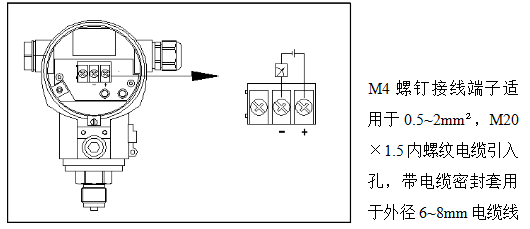

电气连接

img_258

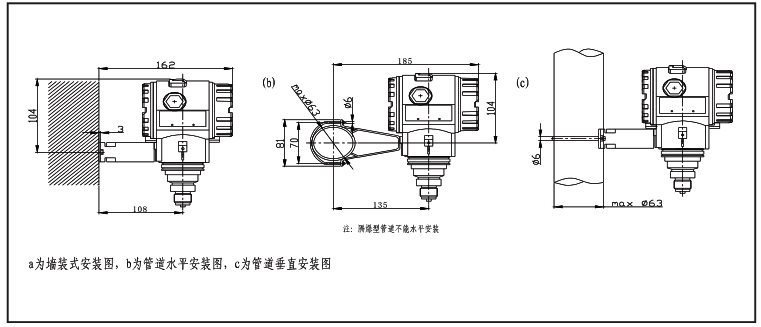

仪表安装

img_259

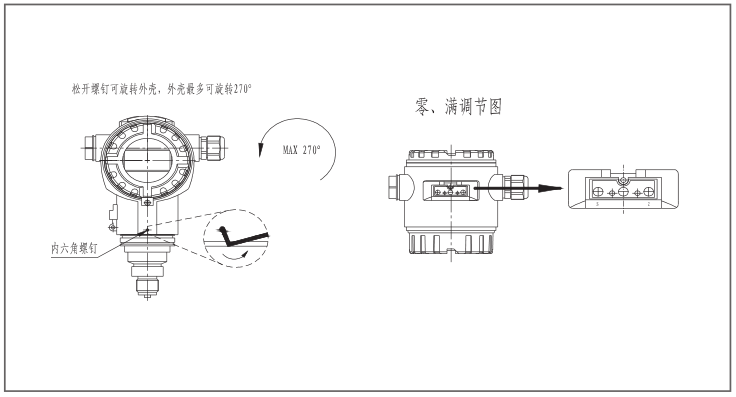

现场调节

img_260



客户可根据现场安装要求,通过调节紧固机构调整压铸铝外壳的水平视角的方向,使之仪表更方便现场观测和安装(见上左图)

仪表外壳顶部设计有零点和满量程调节机构(见上右图)选用模拟型电子部件时,则通过置于调节机构内两个电位器实现现场调节。选用智能型电子部件时,则通过置于调节机构内的两个非接触式次敏开关实现现场调节。

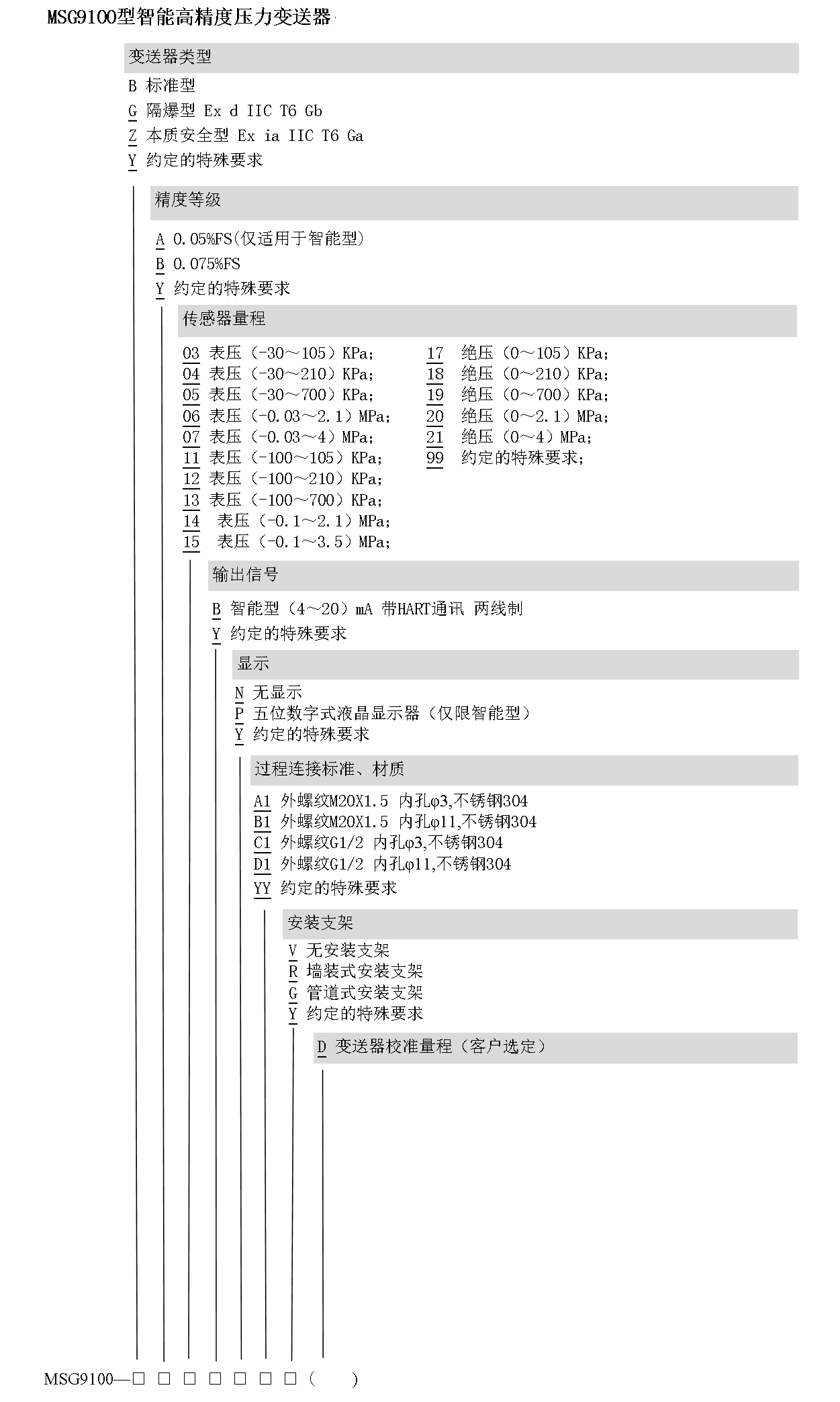

订货选型表

img_261
