db309型投入式静压液位计
所属分类：凯发k8国际唯一的产品中心
关键词： db309型投入式静压液位计
产品特点
采用进口原产高纯度陶瓷压力传感器紧凑型一体化防堵塞平膜结构设计，优越的抗冲击，抗振动性， 广泛的防腐蚀性能， 具有模拟型， 智能型， 隔爆型，多种高精度等级， 极强适用性 适用于恶劣条件下污水， 地表水， 海水及深矿井液位测量。
工作原理
压力传感器探头放入被测液体中，受到一定的介质的静压力的（p）这种压力与被测液体的液位高度（h，m）成正比例，p=ρgh（pa）式中的ρ为介质比重（g/cm3），g为当地的重力加速度（m/s2），对于被测介质和地点ρ、g为常数，变送器电子部件将压力传感器测量的液位压力信号传输给显示仪表，通过电路转换显示出介质的液位信号。
|
技术参数 |
·测量范围 |
最小0~1m，最大0~400m |
|
|
·测量精度 |
（综合误差包括线性、迟滞、重复性）0.2%fs、0.1%fs、0.05%fs |
|
|
·长期稳定性 |
每年优于 0.03% |
|
|
·允许介质温度 |
-20℃~125℃ |
|
|
·允许环境温度 |
-40℃~85℃ |
|
|
·允许储存温度 |
-40℃~85℃ |
|
|
·温度影响 |
0.2%、0.1%精度级-20℃~80℃每10k 0.1%其余温度段每10k±0.15% |
|
|
|
0.05%精度级每10k 0.2% |
|
|
·与介质接触部分材质 |
|
|
|
·陶瓷电容式 传感器 |
96%氧化铝陶瓷或99%氧化铝陶瓷 |
|
|
·探头结构、材质 |
不锈钢304外径d=22mm，不锈钢304外径d=29mm |
|
|
|
不锈钢304外径d=41mm |
|
|
·导气电缆 |
聚氨酯橡胶pu；聚乙烯pe；聚全氟乙丙烯fep；约定的特殊要求 |
|
|
·传感器配重 |
不锈钢304（约定的特殊要求） |
|
|
·与介质非接触部分材质 |
|
|
|
·密封圈 |
氟橡胶；epdm；克拉滋；约定的特殊要求 |
|
|
·接线盒 |
无接线盒；带pvc接线盒 |
|
|

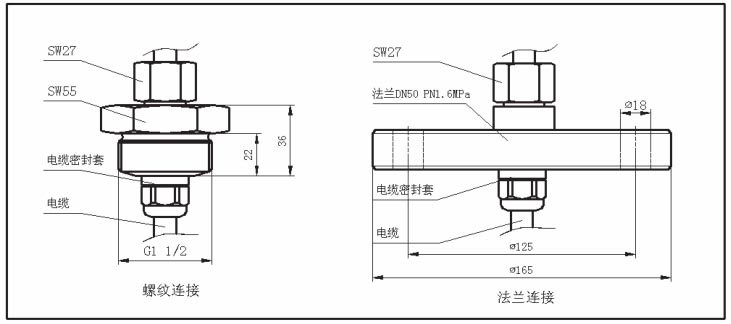

·过程连接标准 |
无连接件；带安装卡套连接件；外螺纹g11/2a； |
|
|
|
法兰dn50 pn1.6mpa gb9123-2000；约定的特殊要求 |
|
|
·工作电压 |
（12.5~30v dc） |
|
|
·信号输出 |
模拟型：二线制4~20ma |
|
|
|
模拟型二线制4~20ma，带温度传感器信号输出pt100四线制 |
|
|
|
智能型二线制4~20ma带hart通讯协议 |
|
|
|
智能型二线制4~20ma带hart通讯协议，带温度传感器信号输出pt100四线制 |
|
|
·电缆引入孔 |
内螺纹m20×1.5（pvc接线盒） |
|
|
·模拟型电缆 |
三芯仪表电缆智能型电缆：建议用双屏蔽绞线电缆接线 |
|
|
·预热时间 |
模拟型200ms；智能型：2s |
|
|
·阻尼 |
模拟型：2s； 智能型：0~40s |
|
|
·电磁兼容性 |
射频电磁场的辐射抗扰度符合gb/t17626.3-1998 10v/m，符合a级； |
|
|
|
射频场感应的传导抗优度符合 gb/t17626.6-1998 u=10v,符合a级 |
|
|
·允许环境湿度 |
100%hr |
]

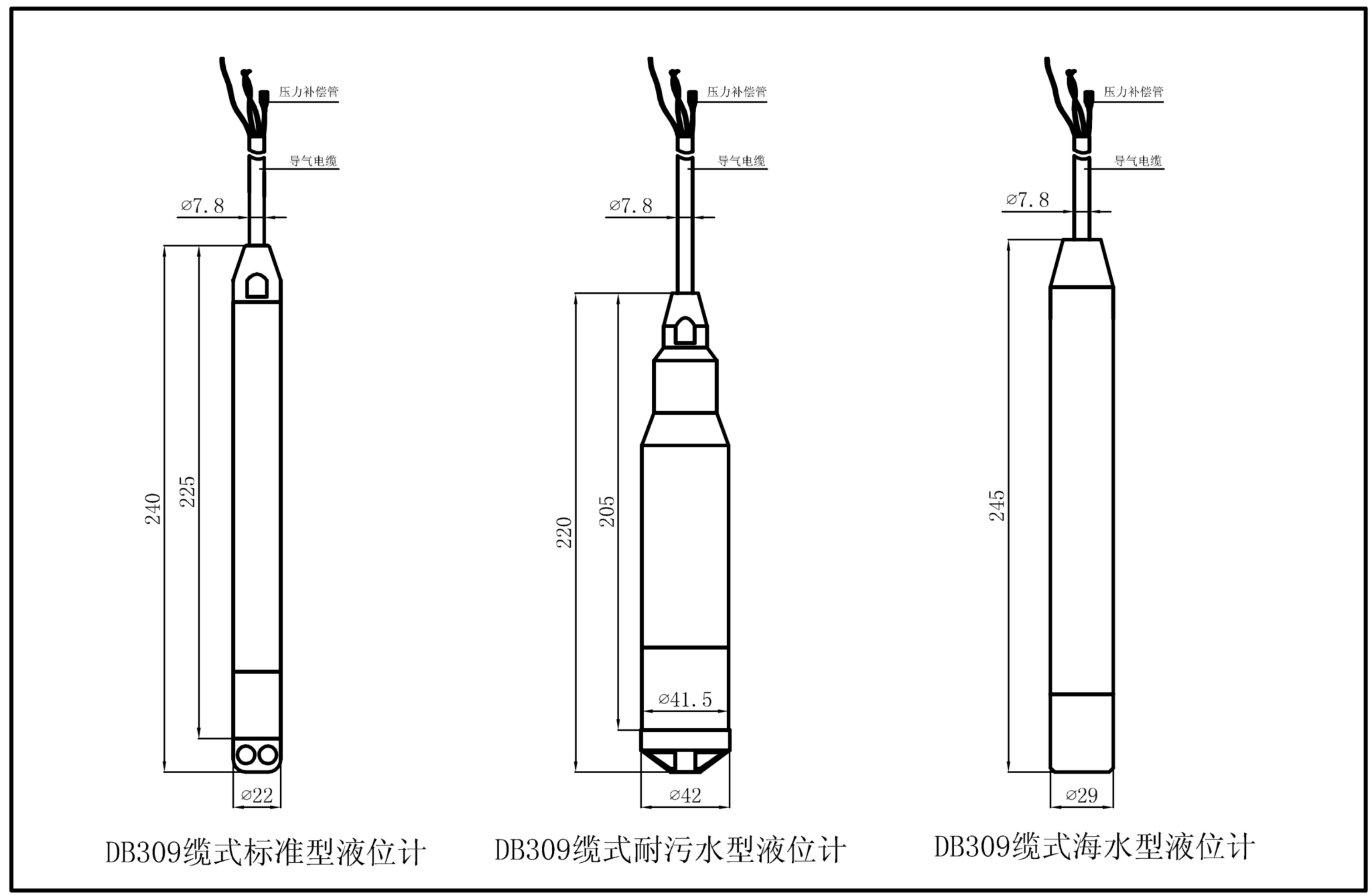

外型结构

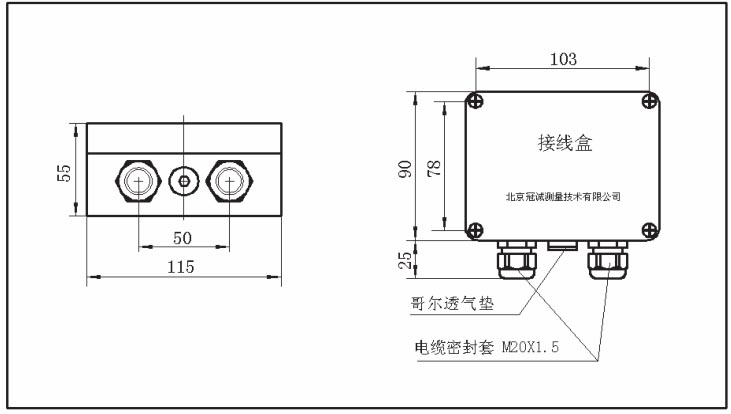

接线盒

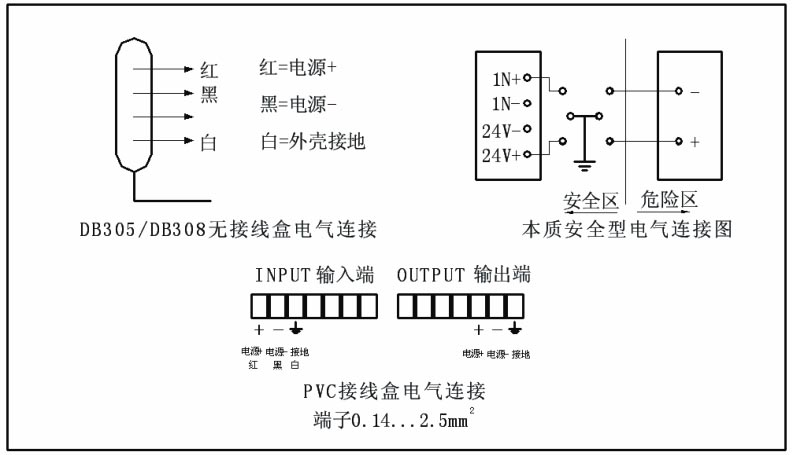

电气连接

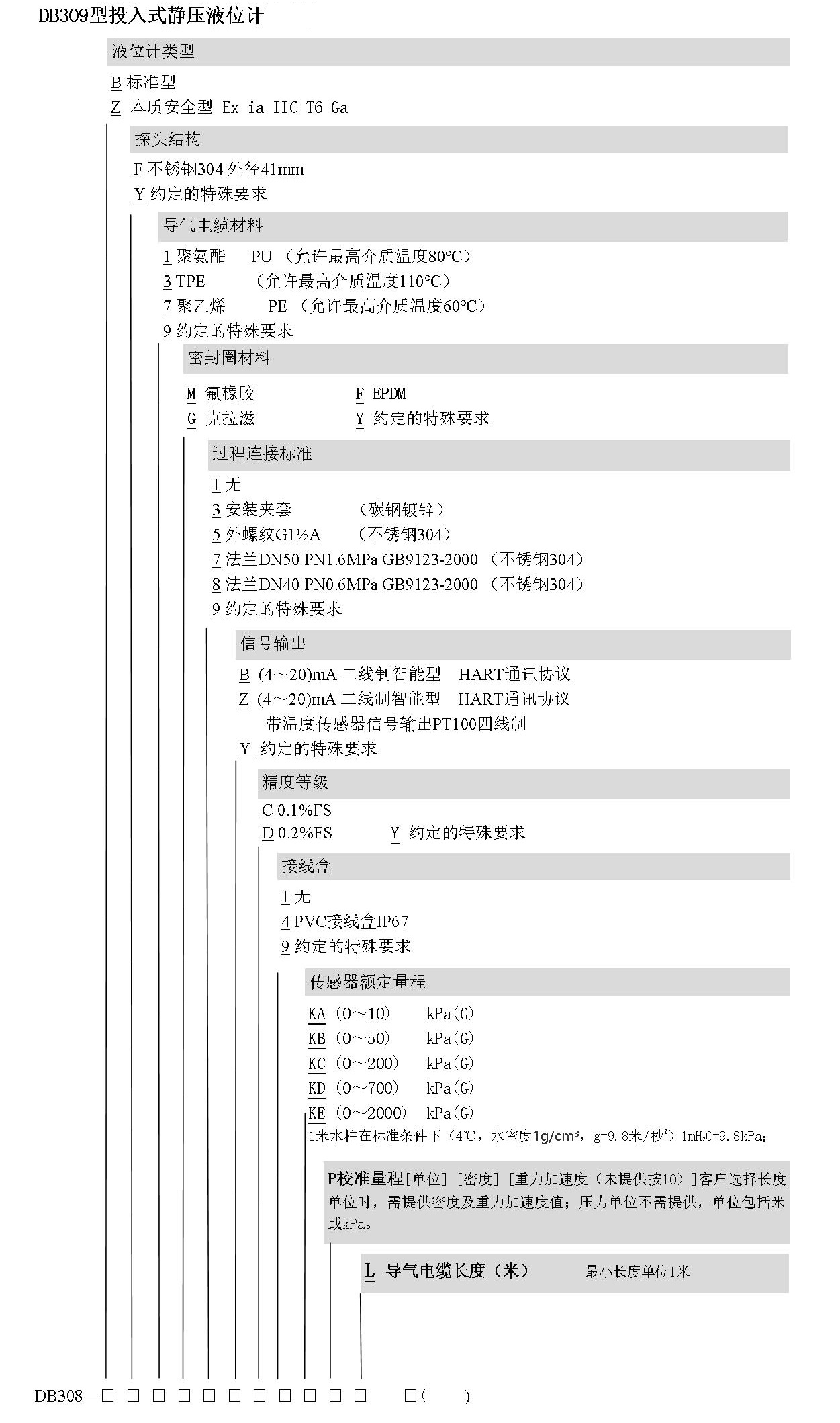

订货选型表
