pmc73/pmc73f型压力变送器
所属分类：凯发k8国际唯一的产品中心
关键词： pmc73/pmc73f型压力变送器
产品特点
采用扩散硅传感器，0.075%高精度，20:1宽量程比，高稳定、高可靠性，带hart通讯功能，具有本质安全、隔爆型、选配隔离膜片结构，多种过程连接标准，适用微压、高温高压、低温和腐蚀条件的压力测量。
工作原理
利用半导体平面工艺技术再硅片制作成电阻桥路。介质压力使金属隔膜片产生偏移，通过中介液将压力传递至电阻桥路。电阻桥路受到压力，将会输出与压力信号成线性关系的压力信号，并被电子部件进一步处理，转换为标准信号输出。
|
技术参数 |
·测量范围 |
相对压力 最小测量范围 （0～400）pa；最大测量范围 （0～35）mpa |
|
|
|
绝对压力 最小测量范围（0～1.75）kpa；最大测量范围 （0～35）mpa |
|
|
|
负相对压力 最小测量范围（-500～500）pa；最大测量范围 （-0.1～3.5）mpa |
|
|
·测量精度 |
综合误差（包括线性度、重复性、迟滞）优于0.1%，特殊要求可定0.075 |
|
|
|
1：1~10：1量程比0.1%设定量程， |
|
|
|
10:1~20:1量程比：（0.05% 0.01%×td）%设定量程 |
|
|
·长期稳定性 |
每年优于0.15%f.s；五年优于0.2%f.s |
|
|
·允许介质温度 |
（-40～120）℃ |
|
|
·允许环境温度 |
（-40～85）℃ |
|
|
·允许储存温度 |
（-40～85）℃ |
|
|
·温度影响 |
相对于25℃≤±0.4%标准量程 |
|
|
·阻尼 |
0~40s连续可调 |
|
|
·抗震动 |
2g 1000hz ±0.05%g |
|
|
·抗冲击 |
50g 11mesc |
|
|
·电磁兼容特性 |
符合iec801标准 |
|
|
·传感器允许过压 |
标准量程3倍压力 |
|
|
·信号输出 |
4-20ma 线性输出 二线制 带hart通讯协议 |
|
|
|
零点最小报警电流范围：3.8ma |
|
|
|
满度最大报警电流范围：21ma |
|
|
·启动时间 |
3s 无需预热 |
|
|
·与介质接触部分材料 |
过程连接件：不锈钢316， 哈氏合金c |
|
|
|
传感器膜片：不锈钢316， 哈氏合金c |
|
|
·与介质非接触部分材料 |
外壳： 压铸铝带环氧树脂涂层 |
|
|
|
传感器充灌液 硅油 厌氧油 |
|
|
·现场显示 |
液晶3 1/2精度数字式显示器 液晶模拟条状显示器 |
|
|
·防护等级 |
ip66 |
|
|
·重量 |
约1kg |
|
|
·防爆等级 |
防爆型 ex d ⅱc t5 ，本安型 ex ia ⅱc t5 |
|
|
·允许环境湿度 |
100%rh |

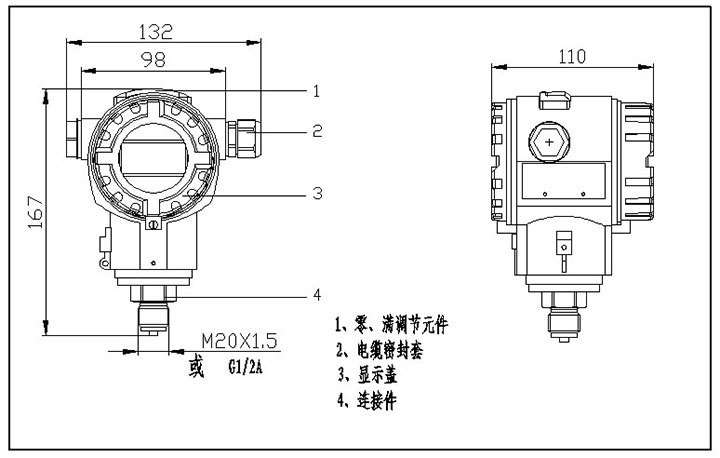

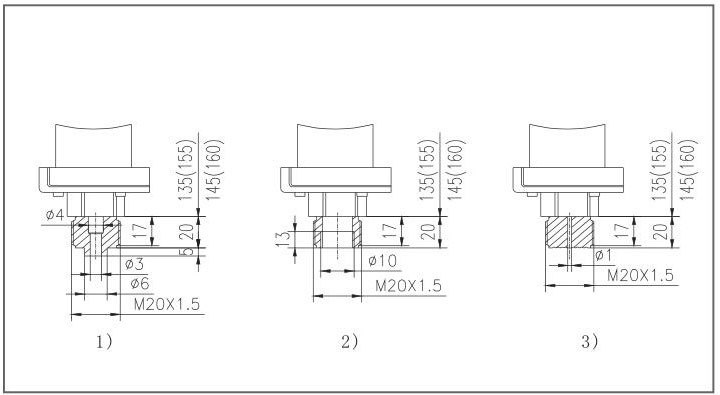

外型结构

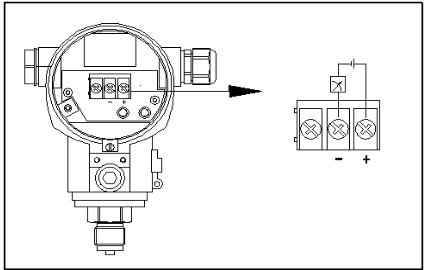

电气连接
m4螺钉接线端子适用于0.5~2mm²，m20×1.5内螺纹电缆引入孔，带电缆密封套用于外径6~8mm电缆线

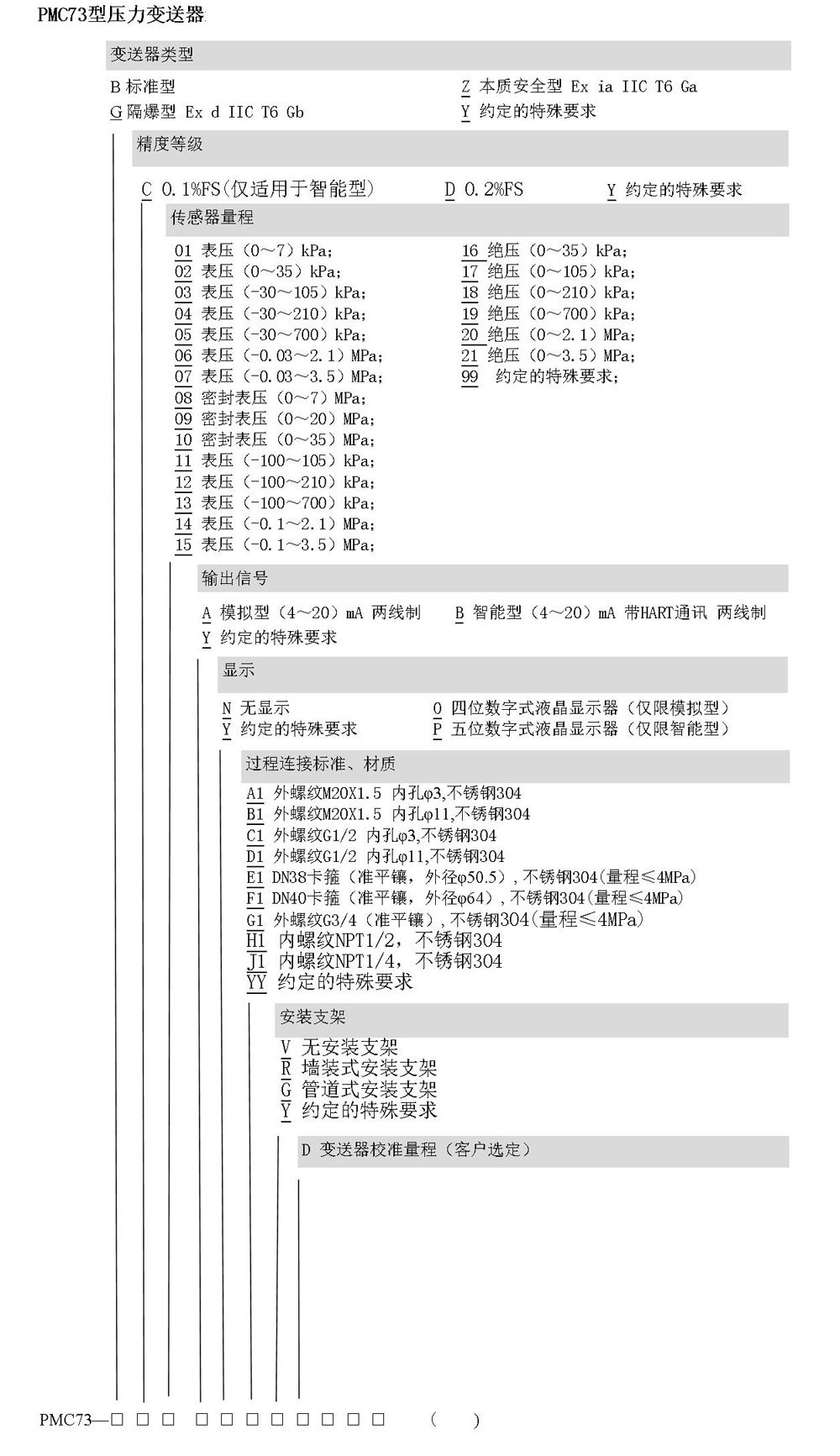

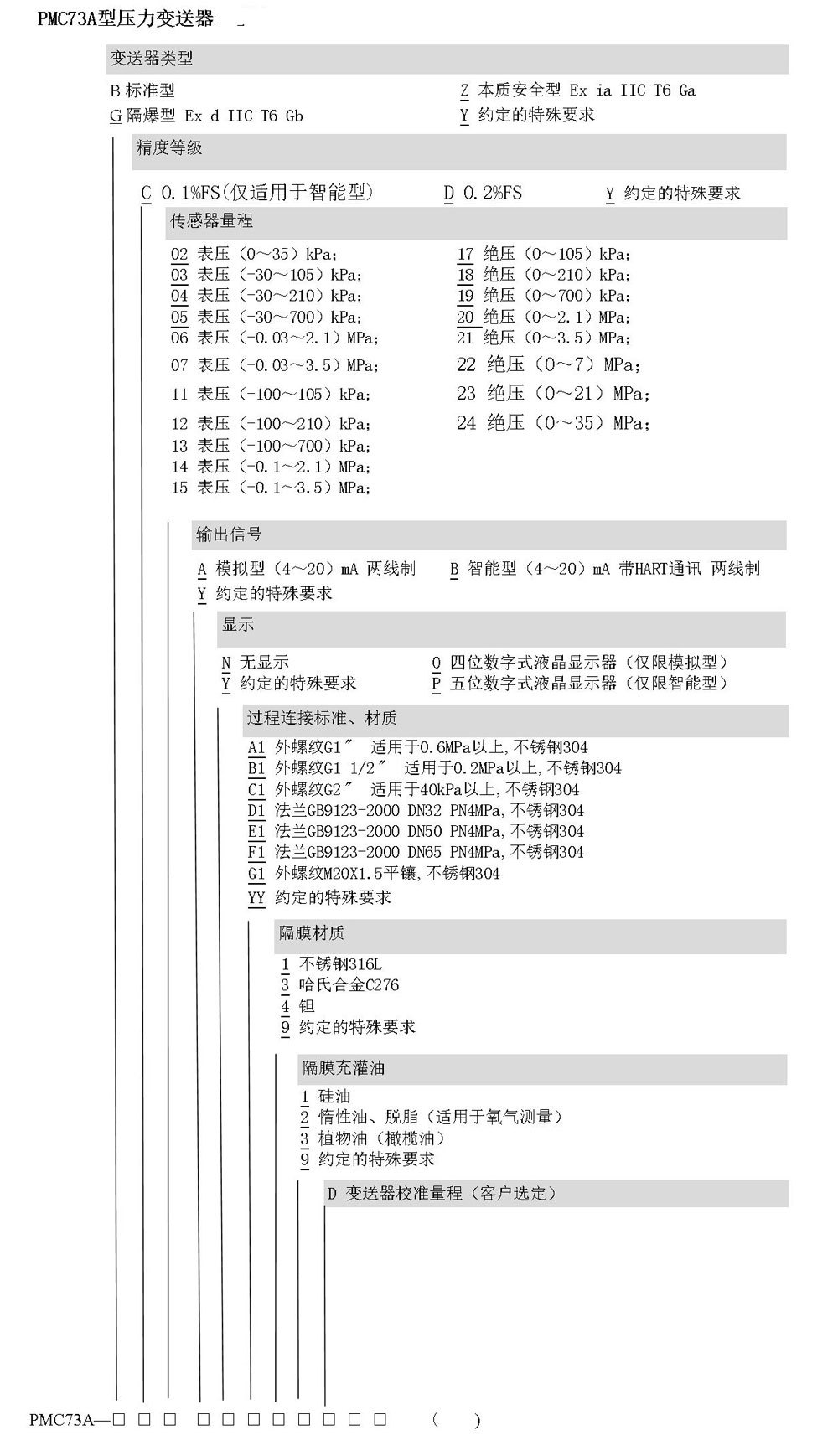

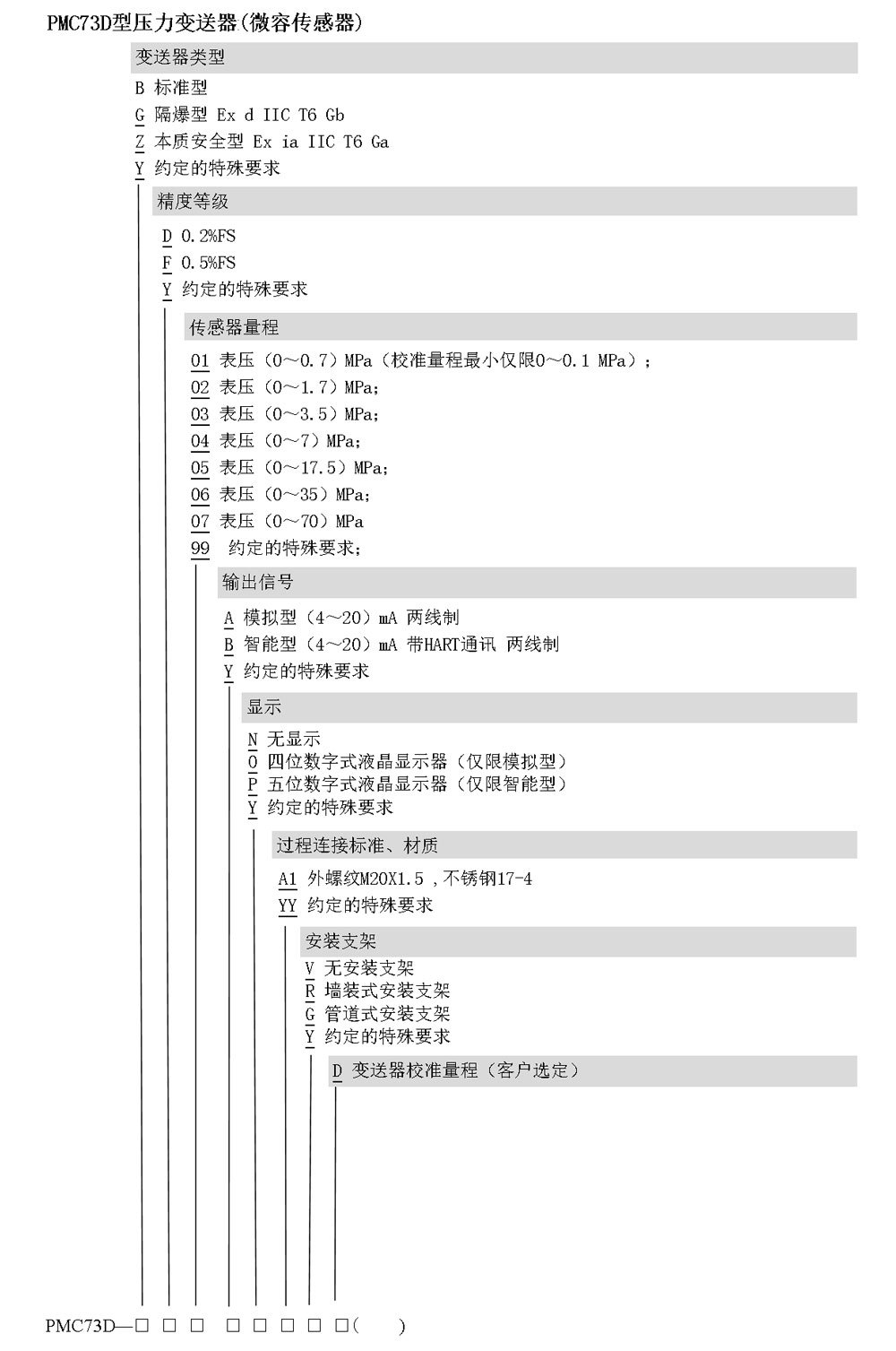

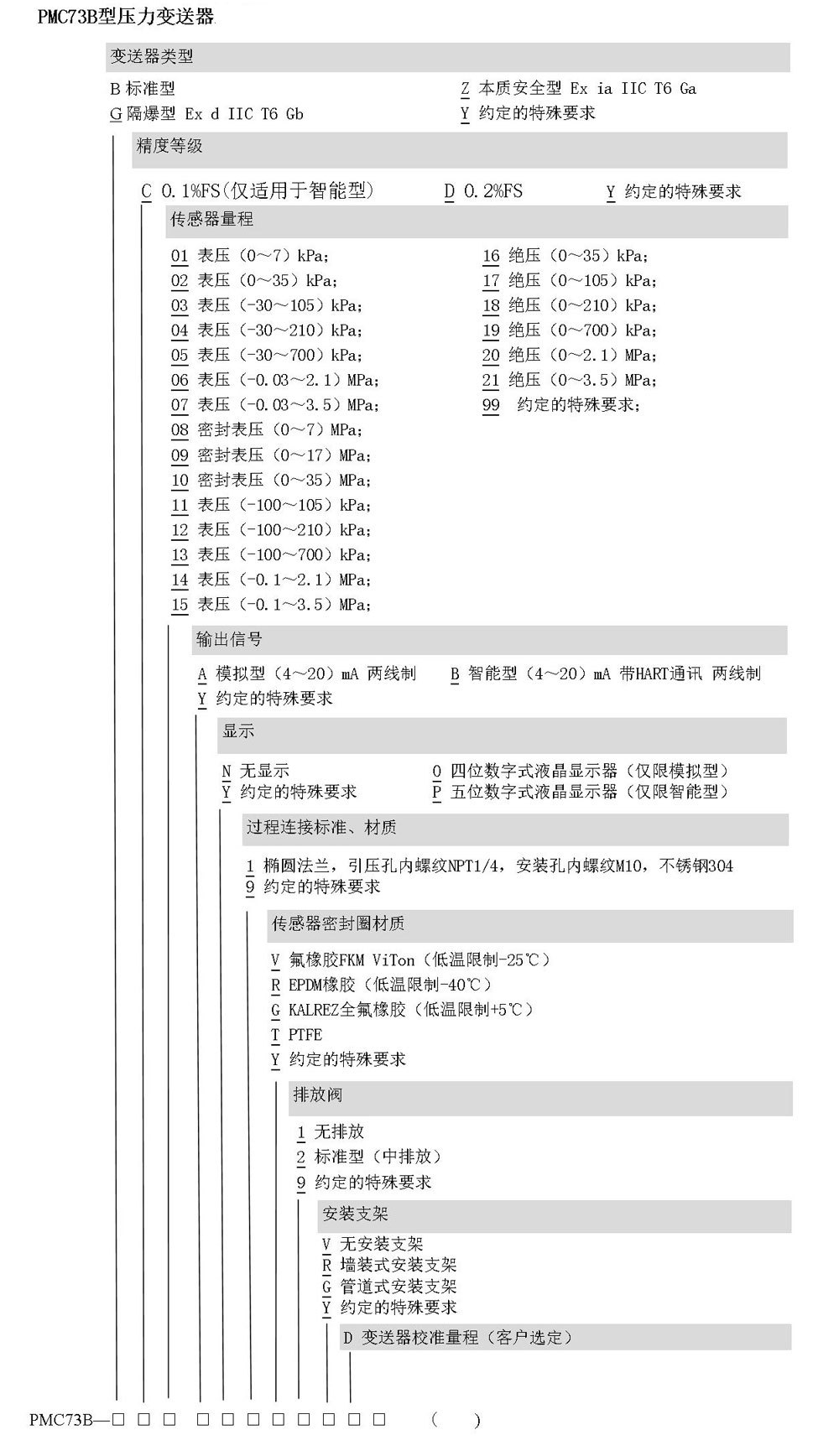

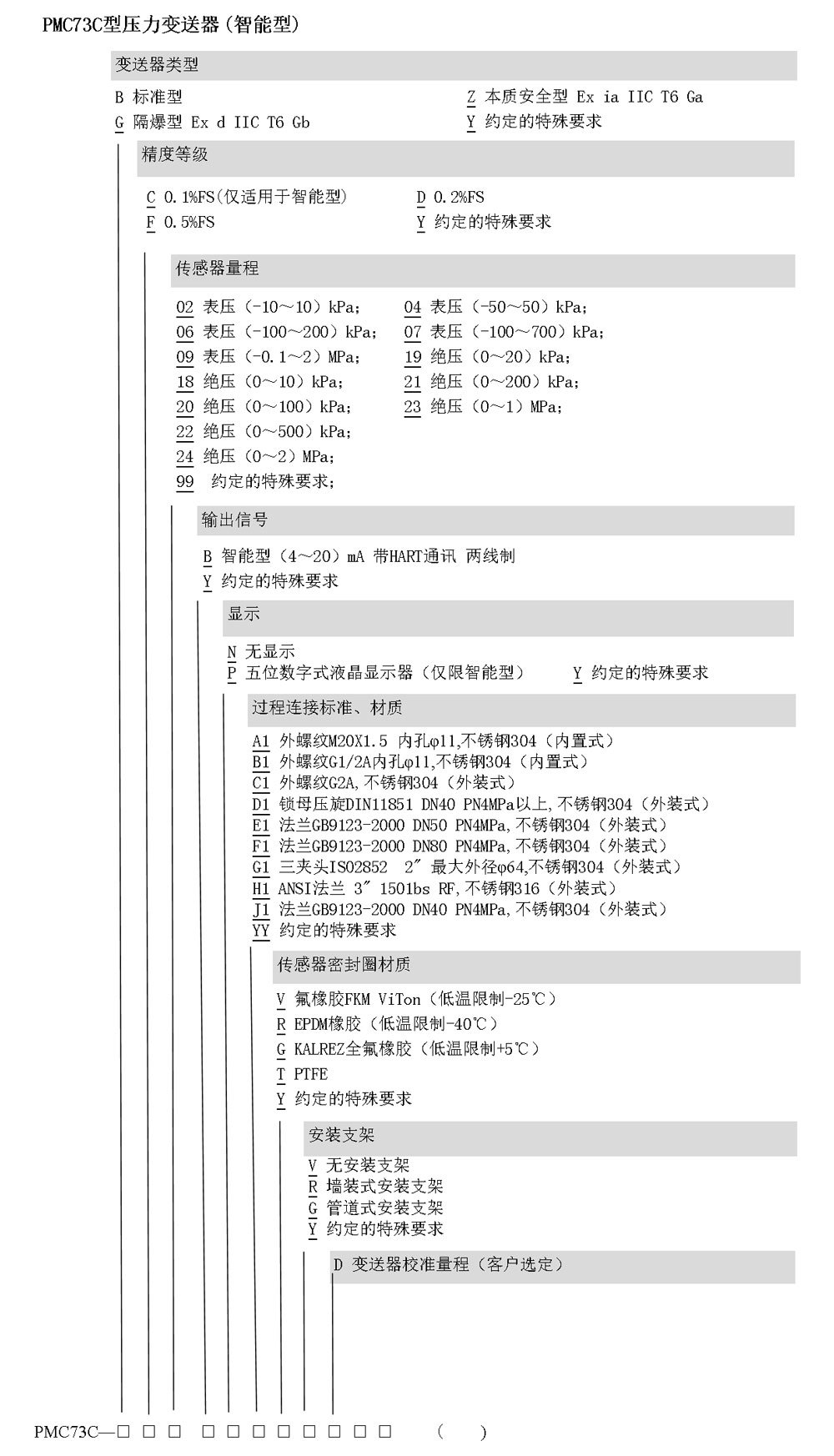

订货选型表

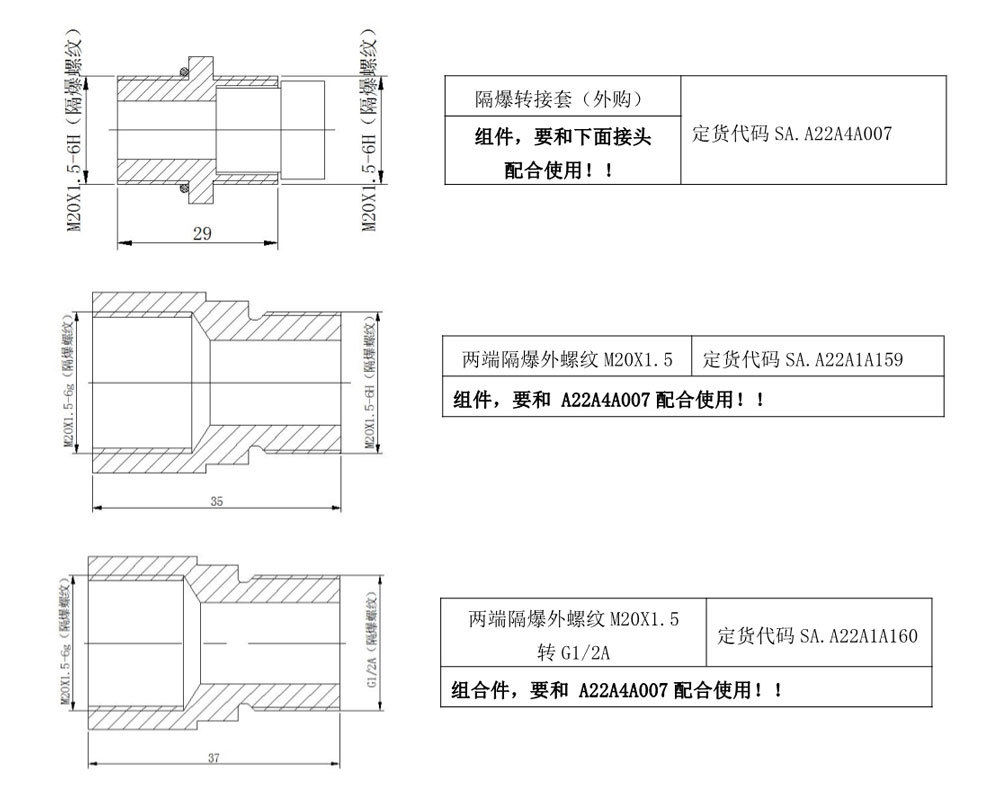

附件
