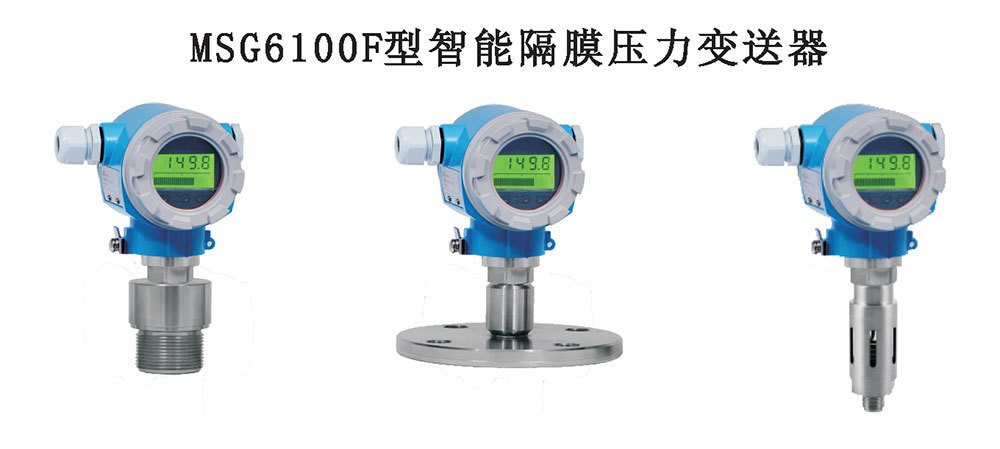

msg6100型压力变送器

所属分类：凯发k8国际唯一的产品中心

关键词： msg6100型压力变送器

产品特点

采用美国原产硅压阻传感器敏感元件，产品基础性能质量更有保障全系列化产品组合、多档次多品种规格，具广泛适用性。全新模块化结构设计，可靠性、经济性进一步提升。运用更多智能化技术产品性能功能改善。适用于微压、高压、高温、低温和腐蚀条件下的压力测量。

工作原理

利用半导体平面工艺技术在硅片上制作成电阻桥路。介质压力适用金属隔膜片产生偏移，通过中介液将压力传递至电阻桥路。电阻桥路受到压力，将会输出与压力信号呈线性关系的电压信号，并被电子部件进一步处理，转换为标准信号输出。

技术参数

	·测量范围	相对压力：最小测量范围0～1kpa；最大测量范围0～70mpa
		绝对压力：最小测量范围0～35kpa；最大测量范围0～70mpa
		负相对压力：最小测量范围-1～0kpa；最大测量范围-0.1～70mpa
	·测量精度	模拟型
		综合误差（包括线性度、重复性和迟滞）优于±0.5%fs、±0.2%fs
		智能型
		1:1～10:1量程比 0.1%设定量程；
		10:1～20:1量程比（0.05% 0.005%×td）%设定量程
	·温度范围	允许介质温度-40～ 120℃；允许环境温度-40～ 85℃
		隔离膜片结构高温型400℃；隔离膜片结构低温型-80℃
		允许储存温度-40～85℃
	·传感器允许过压	额定量程3倍压力

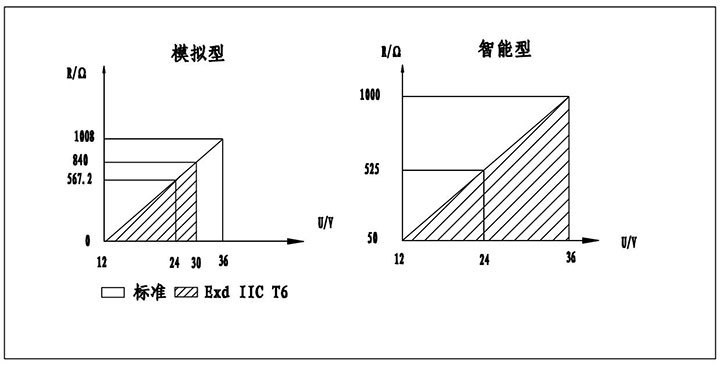

	·供电电源	12～36v dc
	·长期稳定性	每年优于0.1%f.s；5年优于0,25%f.s
	·温度影响	msg6100模拟型-20℃～ 60℃相对于25℃≤±0.6%标准量程
		msg6100智能型 -40℃～ 85℃性对于25℃≤±0.5%标准量程
	·阻尼	智能型0～40s连续可调；模拟型0/2s
	·抗振动	2g 1000hz±0.05%g
	·抗冲击	50g 11mesc
	·允许环境湿度	相对湿度100%rh

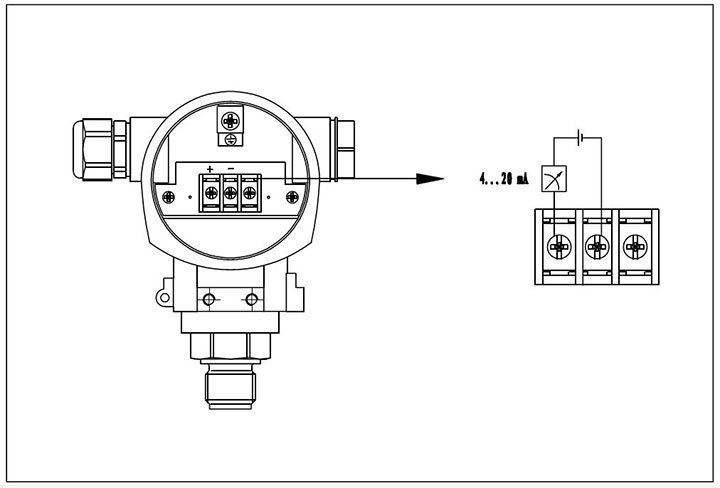

	·信号输出	模拟型 4～20ma 二线制
		智能型 4～20ma 二线制带hart通讯功能
		零点最小报警电流范围：3.7ma
		满足最大报警电流范围：22ma
	·启动时间	3s无需预热
	·传感器充灌液	硅油、厌氧油

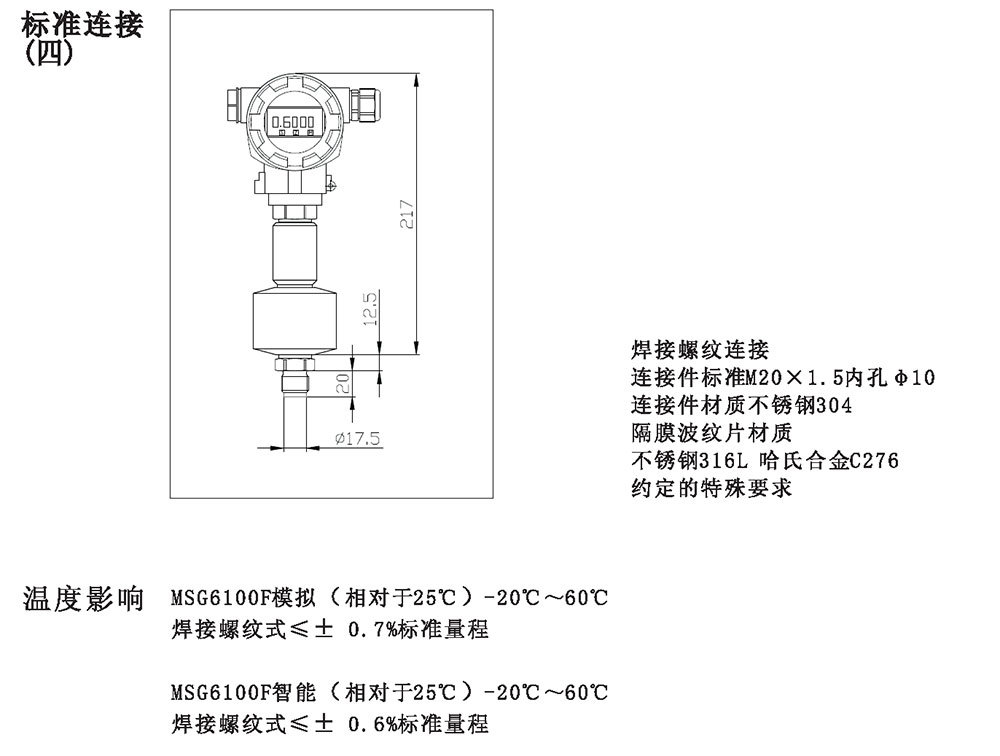

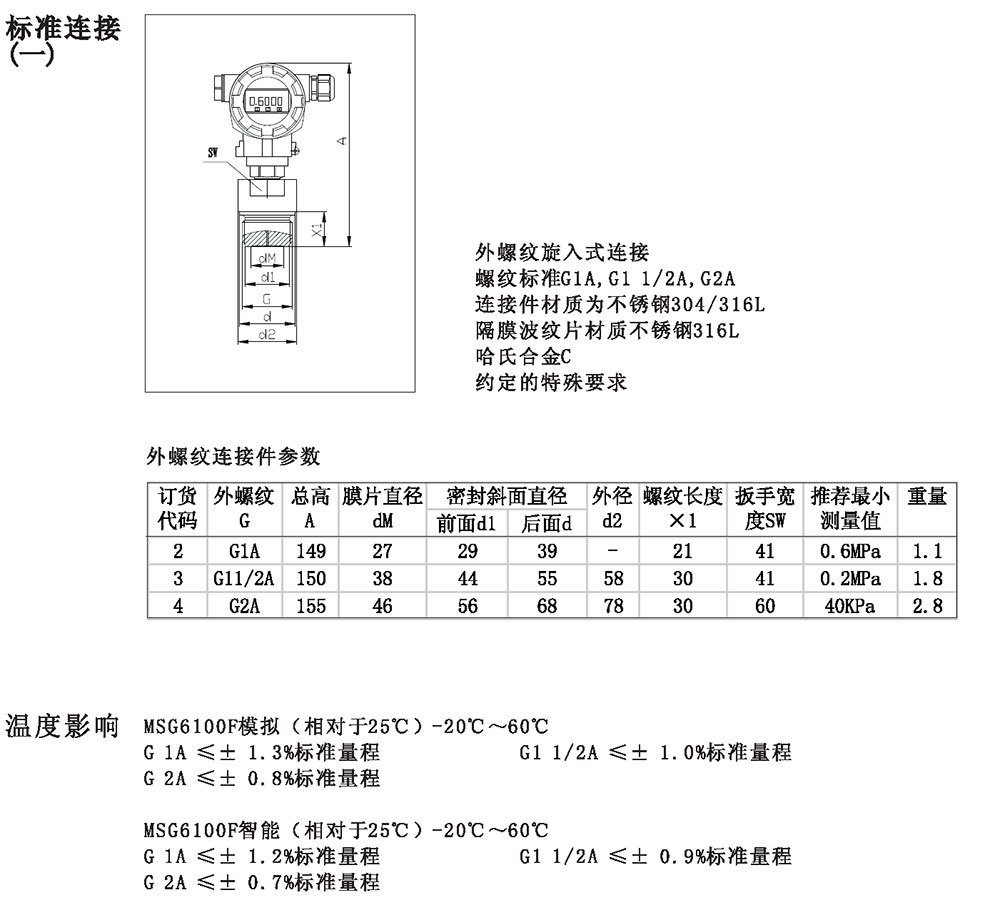

	·与介质接触部分材料	过程连接件：不锈钢304 不锈钢316l
		传感器膜片：不锈钢316l 哈氏合金c
	·与介质非接触部分材质	外壳压铸铝带环氧树脂涂层重量约1kg
	·现场显示终端	智能型5位液晶数字显示终端
		模拟型3 1/2液晶数字显示终端
	·防护等级	ip66
	·防爆等级	隔爆型 ex d ⅱc t6 gb；本安型 ex ia ⅱc t6 ga
